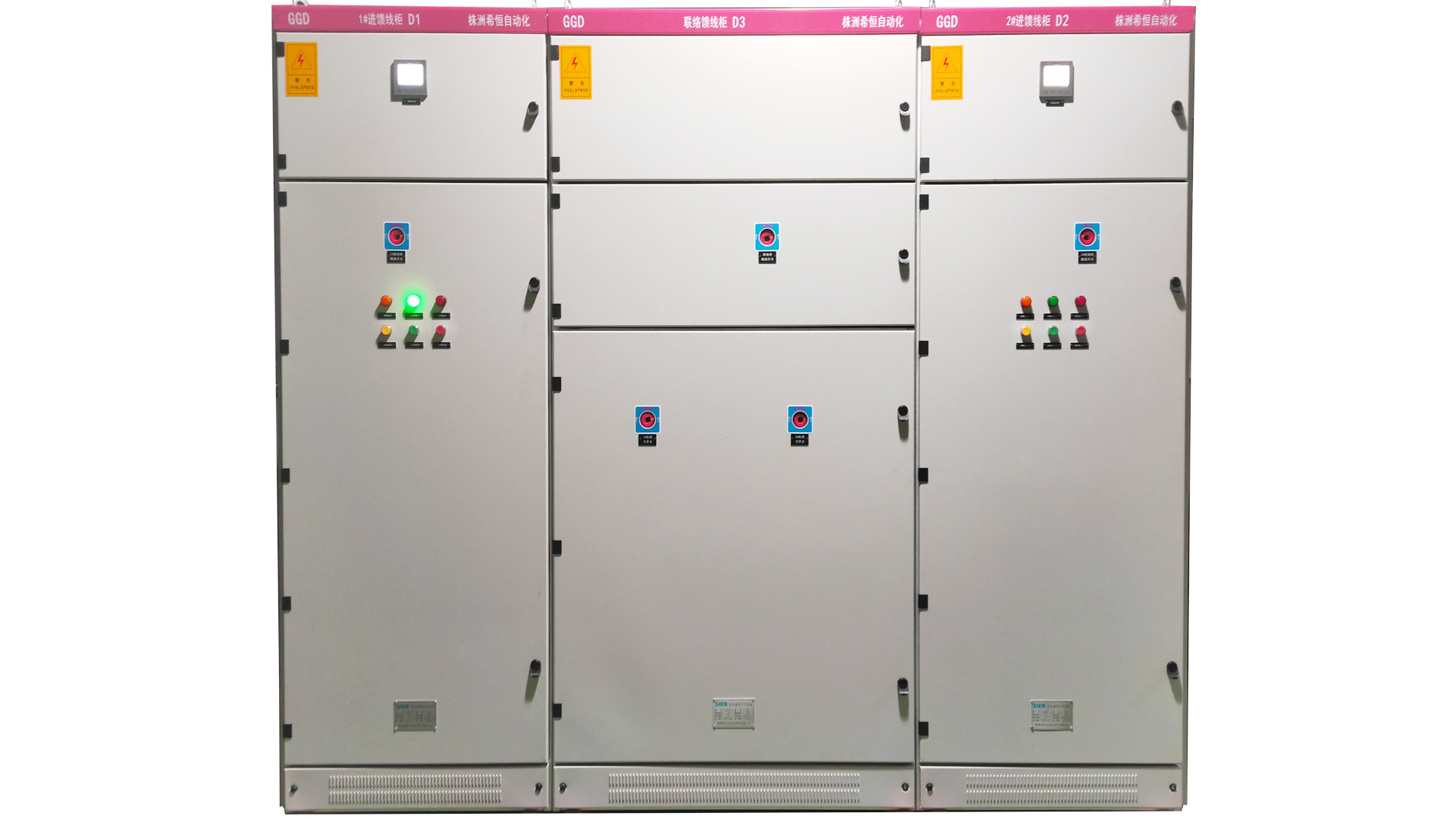

一、GGD型低壓電源配電柜產品概述

GGD型低壓成套開關設備是根據廣大電力用戶及設計部門的要求，本著安全、經濟、合理、可靠的原則設計的新型低壓配電柜，內部元件固定安裝，可依據用戶及現場需要前后布置，檢修維護方便，現被廣泛應用。

二、GGD型低壓電源配電柜優勢和特點

• 1.分?jǐn)嗄芰Ω撸瑒訜岱€(wěn)定性好
• 2.電氣方案靈活、組合方便
• 3.系列性、實用性強
• 4.結構新穎、防護等級高

三、GGD型低壓電源配電柜技術特點

• 1.零部件采用模塊化標準設計，具有工模的安裝孔，通用系數；
• 2.柜體面板采用噴塑工藝，附著力強，質感好，整柜呈亞光色調，避免了眩目效應；
• 3.柜體的頂蓋在需要時即可拆除，便于現場主母線的裝配和調整，柜頂?shù)乃慕茄b有吊環；
• 4.整體的防護等級為IP30，用戶也可以根據現場環境要求在IP20-IP40之間選擇；

四、GGD型低壓電源配電柜使用行業有哪些

GGD型交流低電配電柜適用于發電廠,變電所(站)、工礦企業等電力用戶作為交流50Hz,額定工作電壓380Y,額定工作電流至3150A的配電系統中作為動力,照明及配電設備的電能轉換,分配及控制之用

五、GGD型低壓電源配電柜使用環境要求

• 1.安裝使用地點海撥高度不超過2000m;
• 2.周圍介質溫度不高于+40℃、不低于-5℃,24h的平均溫度不超過+35℃:
• 3.室內相對濕度不超過90%(溫度為25℃時)
• 4.沒有導電塵埃與足以腐蝕金屬和破壞絕緣的氣體的場所
• 5.沒有火災、爆炸危險的場所
• 6.沒有激烈報動和顛簸,且垂直傾斜度不超過5 的場所
• 7.若有特殊使用條件,請?jiān)谟嗀洉r,和制造廠聲明。

六、GGD型低壓電源配電柜的設計特點

• 1.GGD型交流低壓配電柜的柜體采用通用柜的形式,構架用8MF冷彎型鋼局部焊接組裝面成,構架零件及專用配套零件由型鋼定點生產廠配套供貨,以保證柜體的精度和質量。通用柜的零部件按模塊原理設計,并有20模的安裝孔,通用系數高,可以使工廠實現預生產,既縮短了生產周期,也提高了工作效率。
• 2.GGD柜設計充分考電到柜體運行中的散熱問題,在柜體上下兩編均有不同數量的散熱槽孔當柜內電器元件發熱后,熱量上升。通過上端的槽孔持出,面冷風不斷地由下瑞的情的槽孔補充進柜使部封的柜體自下面上形成一個自然通風道,達到散熱目的。
• 3.柜門用轉軸式活動較鏈與構架相連,安裝,拆卸方便,門的折邊處均嵌有一根山型橡塑條,關門時與構架之間的嵌條有一定的壓縮行程,能防止門與柜體直接碰撞,也提高了門的防護等級。
• 4.裝有電器元件的儀表門用多股軟銅線與構架相連,整柜構成完整的接地保護電路。
• 5.柜體面漆選用聚脂枯形烘漆,附著力強,質感好。整柜呈亞光色調,避免了眩光效應,給值班人員創造了較舒適的視覺環境。
• 6.柜體的頂蓋在需要時可拆除,便于現場主母線的裝配和調整,柜頂?shù)乃慕茄b有吊環,用于起吊和裝運。
• 7.GGD外売防護等級IP30,也可根據用戶雷要及環境要求IP20~40之間選擇。

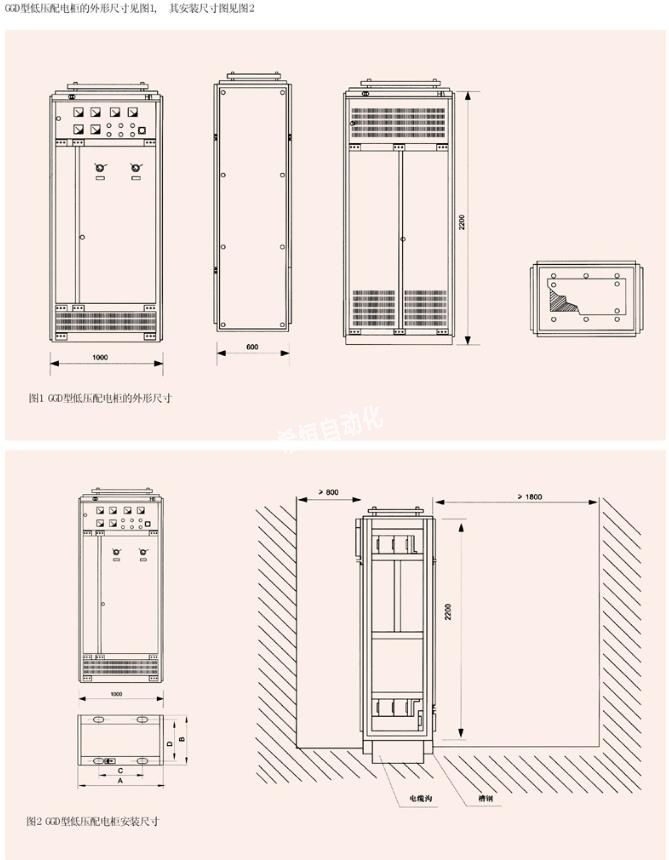

七、GGD型低壓電源配電柜的外形尺寸及安裝尺寸
